取扱商品紹介

たわみ継手(キャンバスダクト) 角ダクト・チャンバーボックス・フード フランジ・ゴムパッキン

フランジ・ゴムパッキンをご希望の材質と寸法で製作致します。
1枚から製作対応いたしますので、数量に関わらずお問い合わせ下さい。
フランジ材質(鉄製・ステンレス製・その他)
ゴムパッキン(天然ゴム NR・クロロプレンゴム CR・ニトリルゴム NBR・その他)

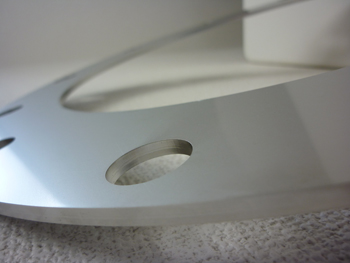

丸型 ステンレス製プレート(板)フランジ
全景
丸型 ステンレス製プレート(板)フランジ 丸型 ステンレス製プレート(板)フランジ 丸型 ステンレス製プレート(板)フランジ

写真をクリックすると切り替わります。

商品名 丸型 ステンレス製プレート(板)フランジ
材質 ステンレス SUS304 2B
板厚 5t
寸法 内径φ305×外径φ430×PCDφ390
ボルト穴φ23 穴数12個
説明 空調規格にない特別寸法のステンレス製板フランジです。
材質・板厚・寸法をご指示いただきましたら、製作いたします。

丸型 ステンレス製アングルフランジ
全景
丸型 ステンレス製アングルフランジ 丸型 ステンレス製アングルフランジ 丸型 ステンレス製アングルフランジ

写真をクリックすると切り替わります。

商品名 丸型 ステンレス製アングルフランジ
材質 ステンレス SUS304
板厚 アングルL3×25×25
寸法 内径φ354×外径φ404×PCDφ380
ボルト穴φ10 穴数12個
説明 空調規格にない特別寸法のアングルフランジです。
アングル材料の規格により、製作可能寸法は限られますが、指定寸法の製作も行っております。

鉄製プレート(板)フランジ
全景
鉄製プレート(板)フランジ 鉄製プレート(板)フランジ 鉄製プレート(板)フランジ

写真をクリックすると切り替わります。

商品名 鉄製プレート(板)フランジ
材質 鉄(グレーサビ止め処理済み)
板厚 3t
寸法 内径φ100×外径φ150×PCDφ130
ボルト穴φ10 穴数6個
説明 空調規格のフランジです。専用パッキンをご用意できます(別途)。
75φ〜175φまでは板フランジ、200φ以上はアングルフランジとなります。

丸型 鉄製アングルフランジ
全景
丸型 鉄製アングルフランジ 丸型 鉄製アングルフランジ 丸型 鉄製アングルフランジ

写真をクリックすると切り替わります。

商品名 丸型 鉄製アングルフランジ
材質 鉄(グレーサビ止め処理済み)
板厚 アングルL3×25×25
寸法 内径φ200×外径φ250×PCDφ230
ボルト穴φ10 穴数8個
説明 空調規格のフランジです。専用パッキンをご用意できます(別途)。
75φ〜175φまでは板フランジ、200φ以上はアングルフランジとなります。
